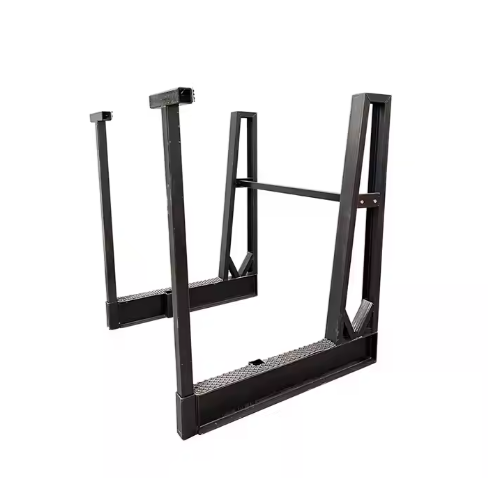

แร็ค A-Frame เหล็ก H ด้านเดียว AJ-H พร้อมเสา T-Top | ระบบจัดการแผ่นหินแบบปรับได้
- Model Number : AJ-H
Product Description
Single-Sided H-Steel A-Frame Rack with T-Top Poles | Adjustable Slab Handling System
360° Rotating T-Heads | Custom Pin Positions | 15T Capacity
Innovations for Slab Flipping & Handling:
🔄 MULTI-DIRECTIONAL T-TOP POLES
-
Rotating pole heads adjust to 4 positions for precise slab tilting (5°-25°)
-
Locking pins secure slabs during flipping, polishing, or partial lifting
📐 EXPANDABLE PIN SYSTEM
-
Standard 2-pole setup with 4 base pin holes (customizable to 6/8 holes)
-
Accommodates specialty slabs and irregular shapes
🛠️ QUICK-DETACH LINK RODS
-
Disassemble in <3 minutes to 280mm depth for wall storage
-
Color-coded components ensure error-free reassembly

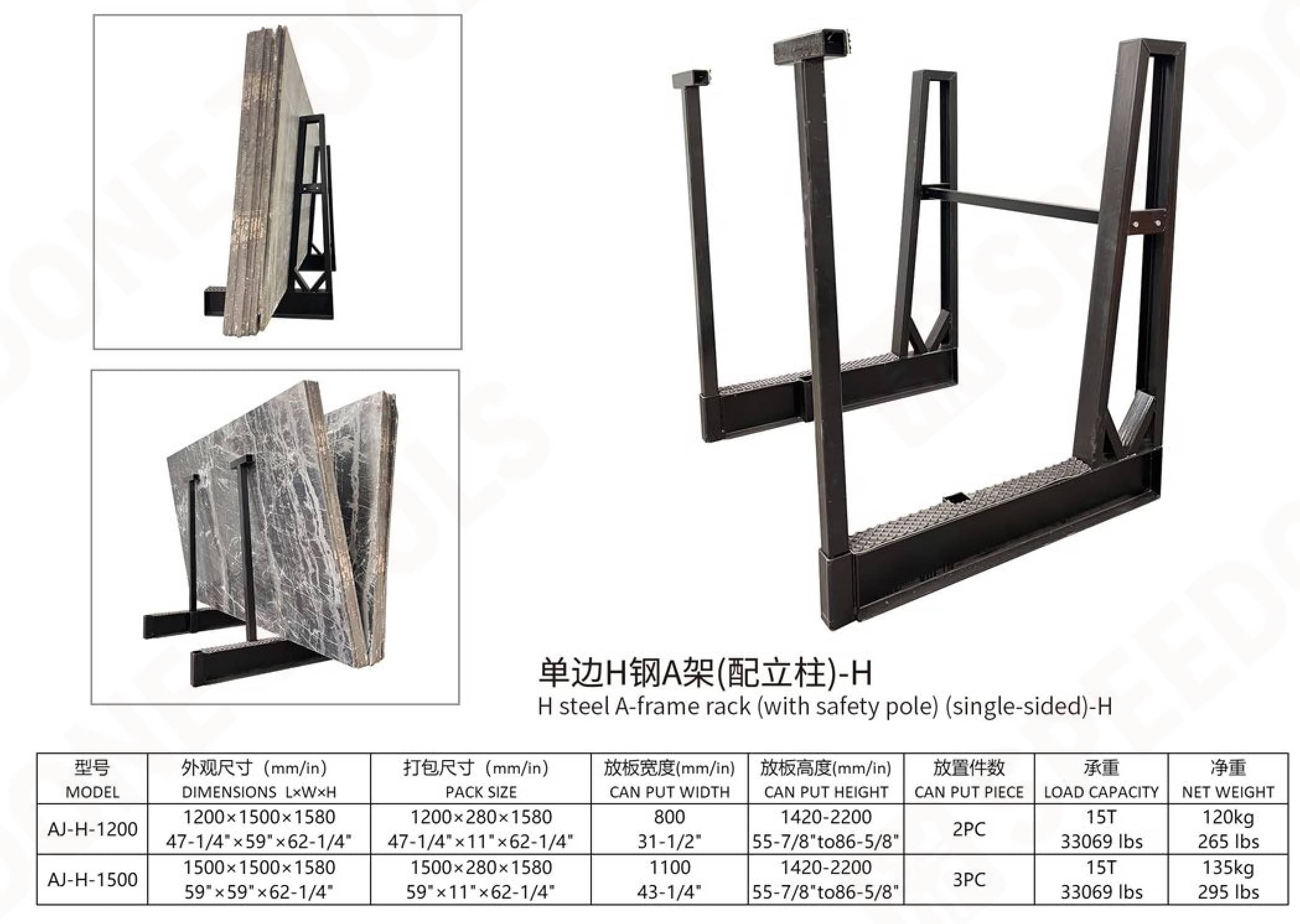

ข้อมูลจำเพาะทางเทคนิค
| Model | AJ-H-1200 | AJ-H-1500 |
|---|---|---|
| ขนาด | 1200×1500×1580mm | 1500×1500×1580มม. |
| (47.2″×59″×62.2″) | (59″×59″×62.2″) | |
| ความจุแผ่น | 2 panels | 3 panels |
| ความกว้างของแผ่น | 800มม. | 1100mm |
| (31.5″) | (43.3″) | |
| ความสูงของแผ่น | 1420-2200มม. | 1420-2200มม. |
| (55.9″-86.6″) | (55.9″-86.6″) | |
| น้ำหนักสุทธิ | 120kg (265 lbs) | 135kg (298 lbs) |
| ความสามารถในการรับน้ำหนัก | 15 Tons (33,069 lbs) | 15 Tons (33,069 lbs) |
ข้อได้เปรียบเชิงโครงสร้าง:
✓ H-beam steel construction (4mm thickness)
✓ 30% lighter than double-sided models
T-Head Adjustment Positions
| มุมเอียง | การนำไปใช้งาน | Force Reduction |
|---|---|---|
| 0° | Secure storage | – |
| 10° | Edge polishing | 40% |
| 15° | การพลิกแผ่นหิน | 60% |
| 25° | Undercut access | 75% |
Triple Surface Defense
| การตกแต่ง | Environment | Protection Level |
|---|---|---|
| ทาสี (มาตรฐาน) | โรงปฏิบัติการในร่ม | Basic + color customization |
| ชุบกัลวาไนซ์ | Humid/coastal areas | Salt-spray resistance (15+ years) |
| เคลือบผง | สถานที่ที่มองเห็นได้ชัดเจน | Scratch-proof + RAL colors |
